ADI DC2057A演示电路板产品介绍
发布时间：2023-08-24 11:34:00 阅读量：1162
简介
Analog Devices Inc. DC2057A演示电路板是一款评估板，设有高输入电压、250mA输出、直流-直流电源示例电路，基于LTC3638降压稳压器。LTC3638采用Burst Mode®工作模式实现高效运行，内置高侧功率MOSFET。DC2057A电路板可接受4V至140V的输入电压，具有1.8V、3.3V、5V的跳线选择输出电压，并可选择额外电压。LTC3638 IC具有内部软启动功能，可提供更长的软启动时间。
规范
输入电源范围 (VIN)：4V至140V
1.8V输出：1.8V ±2%
3.3V输出：3.3V ±2%
5V输出：5V ±2%
最大输出电流 (IOUT)：250mA
典型效率 (EFF)：83.7%
典型输出电压纹波：81mVP-P

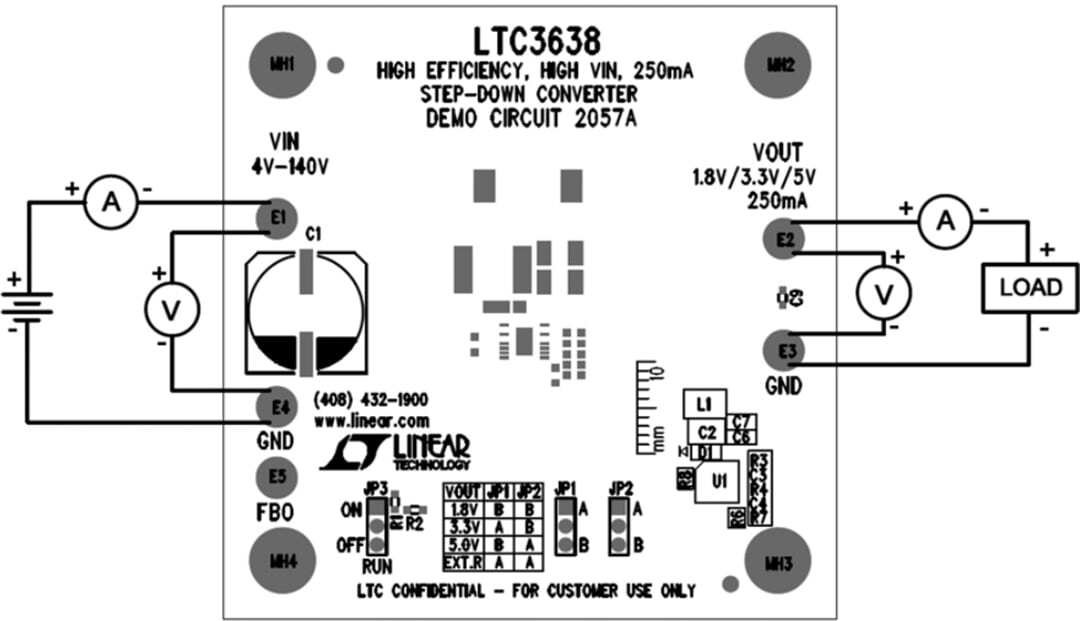

测试设置
